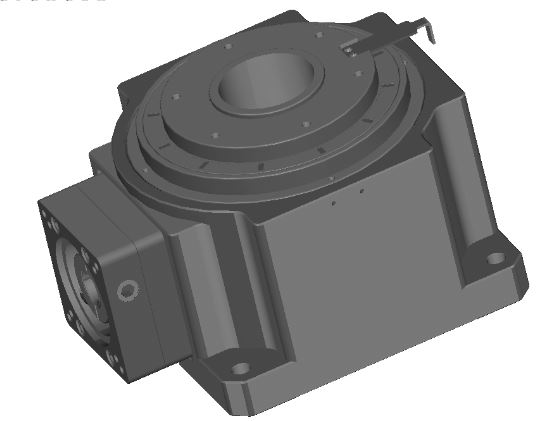

این مدل جدول روتاری دقیق زاویه ای GSA200-05K-SV با نسبت دنده 1: 5 اندازه جدول 200mm برای موتور سروو است. جدول چرخشی دقت راست زاویه سیم کشی و لوله کشی را راحت تر و ساده تر می کند و مزایای این ویژگی به ویژه در سیم کشی پیچیده و محیط های لوله سازی بسیار برجسته است. با بدن با قدرت بالا، می تواند بار محوری بزرگتری را نسبت به جدول روتاری توخالی تا 5000N تحمل کند.

1. مشخصات دقیق زاویه چرخ دنده GSA200-05K-SV

پارامتر
نوع موتور	نام تجاری 750W SV Motor
گشتاور مجاز	Nm	80
سرعت ورود مجاز	رمپ	2000
بار محوری مجاز	N	5000
تکرارپذیری	ثانیه	± 5 (0.001 °)
Flatness Flatness	میلیمتر	± 0.005
لگد زدن	دقیقه	≦ 1
وزن	کیلوگرم	18

پارامتر موتور
نام تجاری	کد	مدل
فوجی	F	GYS 751D5
میتسوبیشی	م	HF-KFS-73
پاناسونیک	پ	MSMD082G1U
SANYO	S	Q1AA07075D
یاسکاوا	ی	SGMAH-08A
شرقی	O	DX475
دلتا	T	ECMA-C30807

* موتور سروو توسط مشتری تنظیم شده است. مدل فوق فقط برای مرجع است

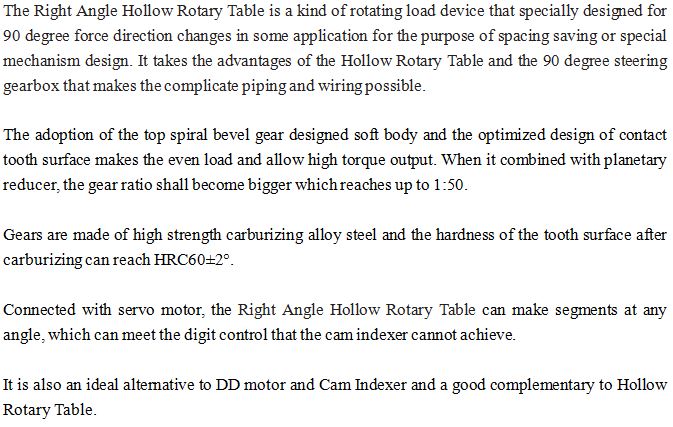

2. دندانه دار دندانه دار زاویه دندانه دار دقیق چیست؟

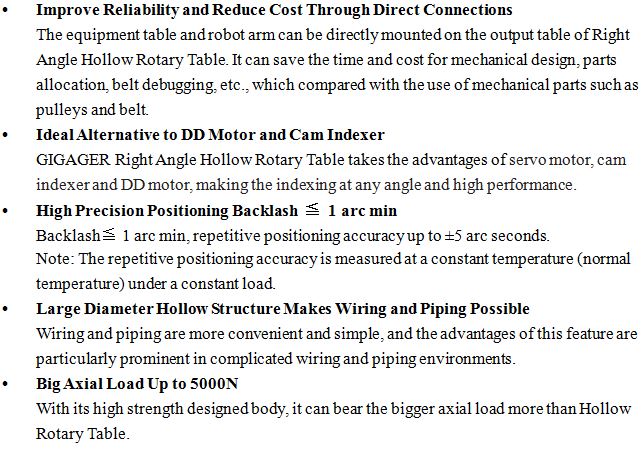

3. ویژگی های محصول دقیق زاویه دنده روتاری چیست؟

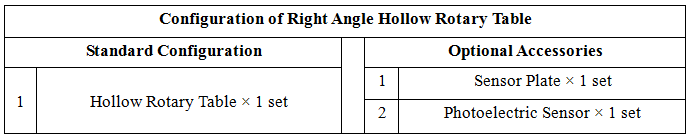

4. پیکربندی سیستم دقیق زاویه چرخ دنده جدول

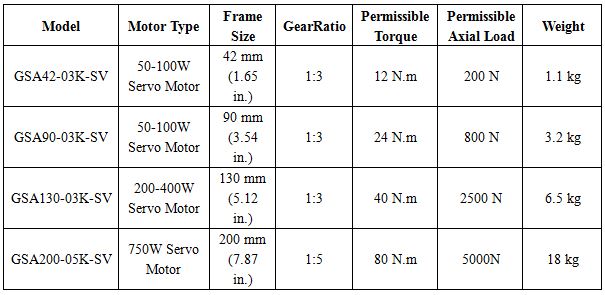

5. چند مدل موجود است؟

برای اطلاعات بیشتر، لطفا به کاتالوگ متصل مراجعه کنید. (PDF را در این صفحه دانلود کنید)

6. چگونه برای دستیابی به نسبت بزرگتر Gear Ratio Output؟

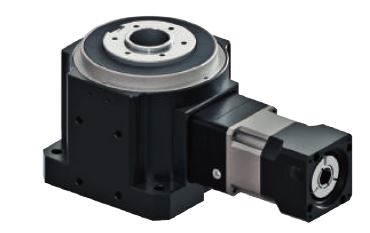

ترکیبی از دقت روتاری زاویه راست با گیرنده سیاره ای

ترکیبی از دنده دندانه دار زاویه راست چرخ دنده با زاویه سمت راست گیرنده

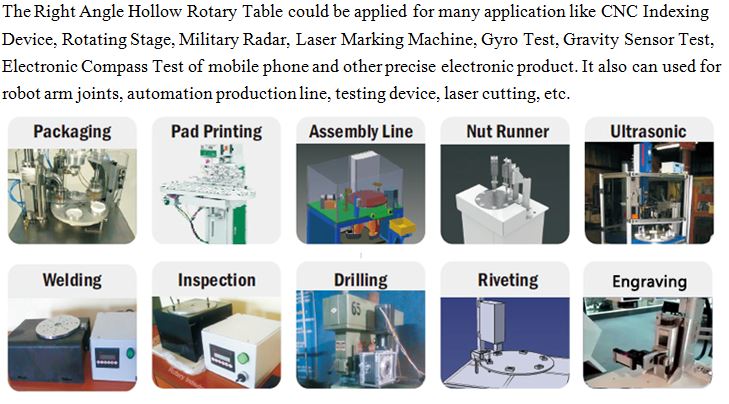

7. چه نوع دستگاه می تواند دندانه دندانه دندانه دار زاویه چرخ دنده استفاده کنید؟

برای ویدیو بیشتر، لطفا GIGAGER Youtube Channel را کلیک کنید: https://www.youtube.com/playlist؟list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

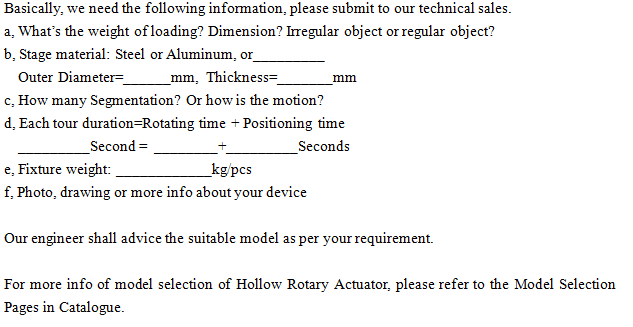

8. چگونه مدل راست برای دستگاه من انتخاب شود؟

برای اطلاعات بیشتر در مورد انتخاب مدل Rotary Drive توخالی، لطفا به صفحات انتخاب مدل در کاتالوگ مراجعه کنید.

9. نحوه نصب موتور سروو به دقت روتاری زاویه راست؟

لطفا به کاتالوگ مراجعه کنید یا با فروش فنی ما تماس بگیرید.

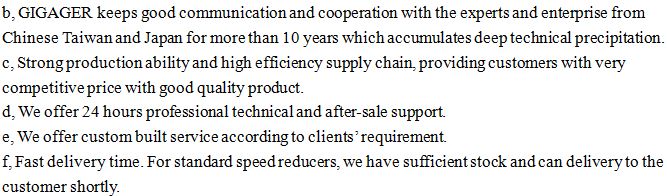

10. چرا GIGAGER را انتخاب میکنید؟

11. پرسش و پاسخ

تبصره 1: مبادله واحد گشتاور

واحد گشتاور	1 نانومتر	1 N.cm	1 kgf.m	1 kgf.cm	1 lbf.ft	1 lbf.in
1 نانومتر	1	102	0.10197	10.197	0.7376	8.8509
1 N.cm	10-2	1	1.0197 × 10-3	0.10197	7.376 × 10-3	8.8509 × 10-2
1 kgf.m	9.8066	980.665	1	102	7.233	86.79
1 kgf.cm	9.8066 × 10-2	9.8066	10-2	1	7.233 × 10-2	0.8680
1 lbf.ft	1.356	1.356 × 102	0.1383	13.83	1	12
1 lbf.in	0.113	11.3	1.152 × 10-2	1.152	8.333 × 10-2	1

یادداشت 2: واحد زاویه

واحد زاویه	ارزش	نماد	کوتاه مدت
درجه	1/360 دایره	°	درجه
نقطه قوس	1/60 درجه	'(عدد اول)	arcmin، amin، MOA
Arc-second	1/60 قمر	"(دو عدد اول)	arcsec
1/1000 قوس دوم	1/1000 قوس		ماس

تگ های محبوب: جدول دقت زاویه دایره ای، چین، تولید کنندگان، تامین کنندگان، کارخانه، با کیفیت بالا

جدول دقیق زاویه راست روتاری
